Rozwiązania odpowietrzające BRILEX i HOERBIGER to szereg certyfikowanych urządzeń zabezpieczających do ochrony procesów produkcyjnych przed niszczycielską mocą wybuchów przemysłowych. Wytwarzanie tych niezwykle wydajnych systemów ochrony życia wymaga zastosowania procesów produkcyjnych, które są zgodne zarówno z międzynarodowymi standardami i normami, jak i wytycznymi licznych systemów zapewniania jakości.

Wentylacja przeciwwybuchowa

Odpowietrzanie wybuchów pyłów przemysłowych praktykowane jest od
dziesięcioleci i stanowi ekonomiczne rozwiązanie dla obiektów, w których dojść może do wybuchu pyłu. Podczas wyznaczania otworów przeciwwybuchowych należy wziąć pod uwagę wpływ i ryzyko związane z wyrzucaniem kuli ognia (pod kątem zarówno ciśnienia, jak i płomienia) w pobliżu zainstalowanego odpowietrznika. Eksplozja musi zatem zostać odprowadzona do bezpiecznego obszaru. Jeśli wentylacja przeciwwybuchowa jest odpowiednią opcją, należy również uwzględnić izolację wybuchu w celu zmniejszenia ryzyka rozprzestrzeniania się płomienia wzdłuż przewodów do podłączonych urządzeń procesowych.

Ogólne

Pełna gama odpowietrzników IEP Technologies została zaprojektowania specjalnie z myślą o odprowadzaniu wybuchów pyłów przemysłowych, aby chronić ludzi i obszary przemysłowe na całym świecie

Odpowietrzające panele przeciwwybuchowe IEP Technologies zaprojektowano tak, aby otwierały się pod zadanym ciśnieniem i umożliwiały kuli ognia oraz ciśnieniu wybuchowemu wydostanie się do bezpiecznego obszaru. Panele odpowietrzające są dostępne w pełnym zakresie rozmiarów, konfiguracji i ciśnień otwarcia. Zależnie od zastosowania odpowietrzające panele przeciwwybuchowe są dostępne w płaskich, wielowarstwowych i kopułowych formatach, tak aby zapewnić odpowiednie rozwiązanie ochronne. Nadają się do stosowania w bardzo szerokim zakresie parametrów wybuchu — od bardzo wysokich wartości KSt, do bardzo niskich poziomów predykcyjnych. Są odpowiednio projektowane i dobierane, aby zapewnić prawidłową wentylację przeciwwybuchową, będącą najprostszą metodą ochrony. Niezależnie od tego, czy najlepszą opcją odpowietrzania w konkretnym zastosowaniu jest odpowietrznik standardowy czy bezpłomieniowy, należy również uwzględnić izolację wybuchu, aby zmniejszyć ryzyko rozprzestrzeniania się płomienia do połączonych zbiorników procesowych lub do samej instalacji.

Standardowe i bezpłomieniowe rozwiązania odpowietrzające

IEP Technologies zapewni odpowiedni odpowietrznik przeciwwybuchowy ze swojej szerokiej gamy rozwiązań. Dostępne opcje odpowietrzników ochronnych obejmują standardowe wersje do zastosowań, w których kula ognia i związane z nią ciśnienie mogą zostać odprowadzone w bezpieczne miejsce. Bezpłomieniowe odpowietrzanie natomiast jest rozwiązaniem możliwym w zastosowaniach, w których wyrzucenie płomienia nie jest możliwe. Standardowe i bezpłomieniowe rozwiązania wentylacyjne wyszczególniono niżej.

Odpowietrzniki przeciwwybuchowe — GE (prostokątny i okrągły)

Instalacje filtracyjne z pneumatycznymi systemami czyszczącymi i urządzeniami wysokopróżniowymi wymagają zastosowania odpowietrznika przeciwwybuchowego, który jest w stanie wytrzymać działanie długotrwałych cykli podciśnienia i ciśnienia dodatniego. W przypadku takich wymogów najlepszym wyborem jest odpowietrznik typu GE. Jego kopułowa konstrukcja zapewnia odporność na ciśnienie ujemne bez konieczności stosowania dodatkowych rozwiązań podciśnieniowych. Standardowe cechy odpowietrzników GE obejmują tolerancję na skoki ciśnienia oraz zintegrowane uszczelki kołnierzowe.

Odpowietrzniki przeciwwybuchowe — KE

Jeżeli podciśnienie nie jest większe niż 60% znamionowego ciśnienia otwarcia, instalacja odpowietrznika kopułowego nie przynosi dodatkowych korzyści. W takich zastosowaniach odpowiednią alternatywą dla odpowietrznika kopułowego GE jest odpowietrznik typu KE. Wersja KE zapewnia większą odporność i lepsze zalety aerodynamiczne w porównaniu z typem kopułowym, na przykład w cyklonach. Standardowe cechy konstrukcyjne modelu KE to tolerancja na skoki ciśnienia, zintegrowane uszczelki kołnierzowe, poprzeczne żebra i zagięte krawędzie.

Odpowietrzniki przeciwwybuchowe — KER

Odpowietrznik typu KER doskonale nadaje się do standardowych zastosowań w zakresie obsługi i przechowywania pyłów. KER nadaje się do stosowania w urządzeniach ze statycznym nad/podciśnieniem wynoszącym do 50% znamionowego ciśnienia rozerwania. Wyjątkową cechą odpowietrzników KER jest to, że konstrukcyjne wzmocnienie krawędzi umożliwia montaż bez kołnierza wylotowego, co zmniejsza koszty instalacji. Inne standardowe cechy konstrukcyjne odpowietrzników KER to poprzeczne użebrowanie i zagięte krawędzie.

Akcesoria

Rozwiązania wentylacji przeciwwybuchowej dla pyłów mogą być dostarczane z szeroką gamą akcesoriów — od komponentów, które pomagają w instalacji, po czujniki połączone z urządzeniami sterującymi. Szczegóły dotyczące pełnej oferty akcesoriów wentylacyjnych można znaleźć tutaj.

Akcesoria do otworów przeciwwybuchowych.

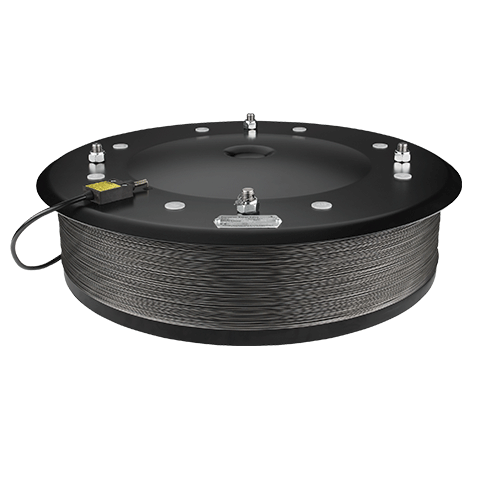

Bezpłomieniowy odpowietrznik EVN

Gama bezpłomieniowych odpowietrzników EVN została zaprojektowana tak, aby gasić wyrzucany płomień czołowy i zmniejszać ciśnienie spowodowane wybuchem pyłu. Odpowietrzniki są oferowane w szerokiej gamie stylów, a każdy z nich ma wbudowany ogranicznik płomienia zaprojektowany w celu bezpłomieniowego odciążenia ciśnieniowego. Rewolucyjna seria EVN z bezpłomieniowymi otworami wentylacyjnymi wyposażona jest w zawór płytowy o niskiej masie i niskim ciśnieniu otwarcia. Ten bezpłomieniowy odpowietrznik reaguje w ciągu ułamka sekundy od wybuchu. Po eksplozji płyta zaworu zamyka się i ponownie uszczelnia, zmniejszając ryzyko pożarów powybuchowych.

Bezpłomieniowy odpowietrznik IV8

Bezpłomieniowy odpowietrznik przeciwwybuchowy IV8 to rozwiązanie przeciwwybuchowe dla zbiorników procesowych, które znajdują się wewnątrz budynku lub w miejscach, w których nie można bezpiecznie zastosować standardowej wentylacji przeciwwybuchowej. W takich zastosowaniach najlepszym rozwiązaniem zabezpieczającym mogą być bezpłomieniowe odpowietrzniki przeciwwybuchowe. W przypadku wybuchu urządzenie odpowietrzające otwiera się i odprowadza ciśnienie wybuchu oraz płomień przez ogranicznik płomienia, chłodząc w ten sposób gorące gazy i gasząc płomień. System IV8 składa się z wykonanego ze stali nierdzewnej odpowietrznika przeciwwybuchowego i siatki zatrzymującej płomień, zamkniętych w wytrzymałej obudowie pokrytej stalą węglową. Zintegrowany czujnik wykrywający rozerwanie odpowietrznika pozwala personelowi zakładu odpowiednio zareagować w przypadku wybuchu na chronionym obszarze.
